機械密封有多種類型，但機械密封的含義大同小異，很多廠家（如南方泵業、格蘭富、約翰克蘭等）都有自己的機械密封型號表示方法（如以數字和英文字母大寫的方式來表示），現以機械密封生產廠家-達能化機公司的化工泵機械密封DNBB1-32-UUVGG予以詳細說明機械密封型號含義及代表的意義：

     DN：指生產廠家供應商，此為達能廠名的縮寫；

     BB：表示機封的結構，BB表示雙端面、兩端均為平衡型；

     1：表示密封型式，O型圈的；

     32：表示密封軸的軸頸；

     UUVGG：表示機械密封的組合材質, 硬對硬，氟橡膠O型圈，316材質。

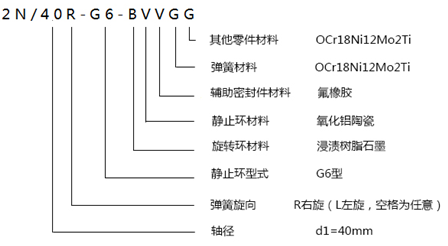

     單端面機械密封型號及尺寸標識，如下圖：

     注：常用機械密封型號介紹：

    1、HU1型：HU1型機械密封符合ISO3096DIN24960和GB6556標準，輔助密封卷根據工況要求可選用同規格橡膠“O”圈PTFE“V”圈，單彈簧、非平衡型撥叉?zhèn)鲃?、補償能力強，安裝時與軸旋向無關，磨擦副材質與輔助密封材質可根據實際工況選用。

    2、HU3型：HU3型機械密封符合DIN24960及GB/T6556-94標準，可替代116U、59U型機封、為非平衡型、單端面結構、任意旋向；各種污水泵、化工泵、熱循環泵均適用，彈簧選擇有：蝶形彈簧、多彈簧等。

    3、HU5型：HU5型機械密封符合DIN24960標準，背靠背安裝亦符合DIN24960標準雙端面機械密封，屬于部分平衡型、橡膠波紋管，單彈簧、單端面結構，動環靠橡膠波紋管的過盈量驅動，浮動性好，彈簧也起傳遞扭矩作用。磨擦副材質與輔助密封材質請根據實際工況選用。

    4、HU7型：HU7型機械密封符合DIN24960及GB/T6556-94標準，可替代108U型機封，非平衡、圓錐形彈簧結構，彈簧的旋向與軸旋向有關；磨擦副材質與輔助密封材質可根據實際工況選用，適用范圍：被密封介質：污水泵、潛水泵、化工泵、循環泵、清水泵和加熱系統。

    5、HUU803型：HUU803型機械密封符合DIN24960及GB/T6556-94標準，為非平衡型，多彈簧結構雙端面，傳動套傳動，密封腔壓力必須高于介質壓力0.1-0.2Mpa。磨擦副材質與輔助密封材質請根據實際工況選用。

    6、HBM1型：HBM1型機械密封符合DIN24960標準，為單端面、平衡型、任意旋向金屬波紋管式密封，動環O形圈、柔性石墨圈不起補償作用，因此波紋管移動沒有阻力，適用于高溫、高粘度介質。磨擦副材質與輔助密封材質請根據實際工況選用。

    7、HBM5型：HBM5型機械密封屬單端面、平衡型、旋轉式金屬波紋管機械密封，動環部分與軸套連為一整體，整套機械密封集裝化，簡化了安裝工藝，泵外調整，使得安裝機械密封更為簡單，在化工、造紙、污水等行業中廣泛使用。

    8、HQ901型：HQ901型機械密封屬外裝式、單端面、多彈簧、靜止式、平衡型結構、彈簧與介質不接觸，軸向尺寸較短，可代替骨架油封，集裝化設計，簡化安裝工藝，安裝更為簡單方便（磨擦副材質與輔助密封材質請根據實際工況選用）。

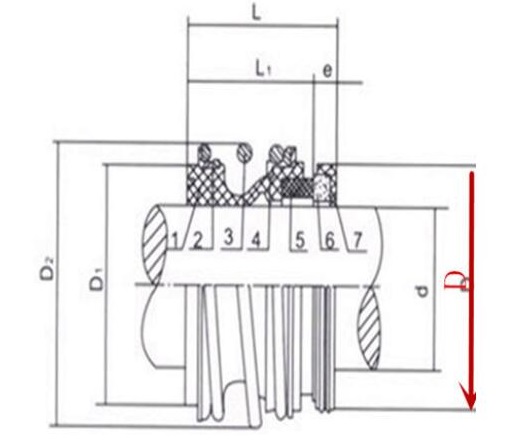

  機械密封型號及尺寸對照表及參數（以109型清水潛水泵專用機械密封的結構圖和尺寸、參數表為例）：

型號	尺寸
	d	D	D1	D2	L	L1	e
109-18	18	33	29	33	27	19.5	7.5
109-20	20	35	33	38	29	21.5	7.5
109-25	25	40	38	44	30.5	23	7.5
109-30	30	45	44	50	34	26.5	7.5
109-32	32	50	50	59	36	28.5	7.5
109-40	40	58	55	64	39	30	9
109-45	45	63	60	70	39	30	9
109-50	50	70	65	77	40	30.5	9.5
109-55	55	75	72	83	46	35	11
109-60	60	80	79	91	49	38	11
109-65	65	85	84	96	51	40	11
109-70	70	92	90	103	51	40	11
109-75	75	97	95	110	51	40	11
109-80	80	105	100	116	52	40	12
109-85	85	110	107	124	55	41	14
109-90	90	115	114	131	59	45	14
109-95	95	120	119	136	60	46	14
109-100	100	125	124	140	61	47	14

  泵用機械密封規格型號參數：

   注：108、109、208、204、202等及進口機械密封型號及尺寸參數或?qū)φ毡?/span>
