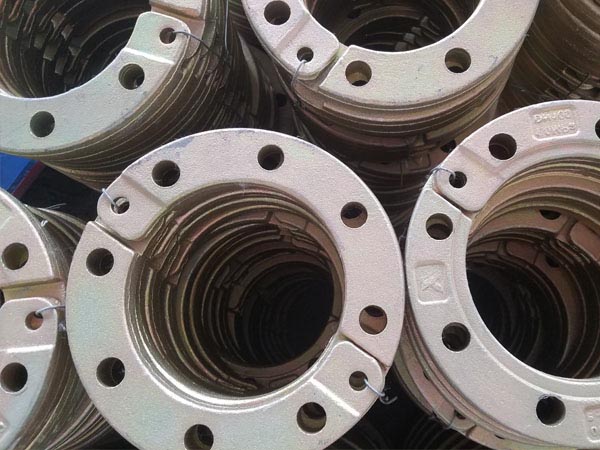

活套法蘭是指松套于容器或管道突緣的一種法蘭。法蘭是軸與軸之間相互連接的零件，用于管端之間的連接；也有用在設備進出口上的法蘭，用于兩個設備之間的連接。

活套法蘭屬松式法蘭。突緣可采用翻邊、直接車出或另外焊接圓環等方式制成。優點是法蘭變形時對容器或管道不產生附加力矩，制造方便，可采用與容器或管道不同的材料制造，便于節省貴重金屬。缺點是法蘭厚度較大。適用于容器或管道內襯有脆性材料且壓力不高的場合。

標記

對焊環帶頸松套鋼制管法蘭應按下列規定進行標記：

公稱尺寸-公稱壓力 法蘭型式代號（HL/W） 密封面型式代號 管表號 材料代號 標準編號 [1]

對焊環板式松套鋼制管法蘭應按下列規定進行標記：

公稱尺寸-公稱壓力 法蘭型式代號（PL/W） 密封面型式代號 配管系列 材料代號 標準編號 [2]

平焊環板式松套鋼制管法蘭應按下列規定進行標記：

公稱尺寸-公稱壓力 法蘭型式代號（PL/C） 密封面型式代號 配管系列 材料代號 標準編號 [3]

翻邊環板式松套鋼制管法蘭應按下列規定進行標記：

公稱尺寸-公稱壓力 法蘭型式代號（PL/P） 密封面型式代號 配管系列 材料代號 標準編號 [4]

標準中規定的壓力標記分為PN標記和Class標記。

PN標記有12個壓力等級，分別為：PN2.5；PN6；PN10；PN16；PN25；PN40；PN63；PN100；PN160；PN250；PN320；PN400。

Class標記有6個壓力等級，分別為：Class 150；Class 300；Class 600；Class 900；Class 1500；Class 2500。

型式與尺寸

活套法蘭根據不同的公稱壓力、密封面形式、法蘭型式與公稱尺寸分為多個型號。

用Class標記的對焊環帶頸松套鋼制管法蘭的密封面型式及適用的公稱壓力和公稱尺寸范圍

生產標準、衡量標準

GB/T 9118-2010 對焊環帶頸松套鋼制管法蘭

GB/T 9120-2010 對焊環板式松套鋼制管法蘭

GB/T 9121-2010 平焊環板式松套鋼制管法蘭

GB/T 9122-2010 翻邊環板式松套鋼制管法蘭

各標準詳錄

國標

GB/T9122-2010

美標

ANSI B16.5 Class150、300、600、900、1500（WN、SO、BL、TH、LJ、SW）

日標

JIS 5K、10K、16K、20K（PL、SO、BL、WN、TH、SW）

德標

DIN2573、2572、2631、2576、2632、2633、2543、2634、2545（PL、SO、WN、BL、TH）

其他標準

化工部標準：

HG5010-52～HG5028-58、HGJ44-91～HGJ65-91、HG20592-97系列、HG20615-97系列

機械部標準：

JB81-59～JB86-59、JB/T79-94～JB/T86-94、JB/T74-1994

壓力容器標準：

JB1157-82～JB1160-82、JB4700-2000～JB4707-2000 B16.47A/B B16.39 B16.48

適用范圍

廣泛用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力、航天、造船等基礎工程?；钐追ㄌm是利用翻邊、鋼圈等將法蘭蓋在管端上，使法蘭能在管端上移動。鋼圈或翻邊是密封面，翻邊的作用是壓緊它們?？梢钥闯?，活套法蘭由于被鋼圈或翻邊堵塞而與介質不接觸。因?yàn)榉ㄌm是活動的，不能直接與管道連接，所以稱之為活套法蘭，還有另一種方式叫松法蘭。
