電加熱反應釜的傳動裝置是反應釜的動力系統，關系到反應釜的運轉情況。那么傳動裝置都包括哪些零部件呢? 是如何工作的呢?下面小編跟大家分享一下電加熱反應釜的傳統裝置。

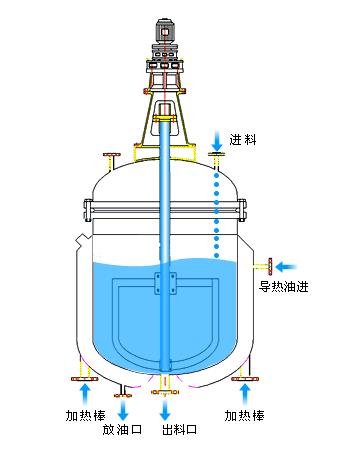

       電加熱反應釜的傳動裝置一般設置在反應釜頂蓋(上封頭)上，一般垂直布置，包括電機、減速器、攪拌軸和聯軸器。

       電機通過減速器將轉速降低到工藝要求的攪拌轉速，通過聯軸器帶動攪拌軸轉動，帶動攪拌器轉動。電機與減速器配套。減速器下方設有機座，機座安裝在反應釜的頭部。考慮到傳動裝置和軸密封裝置安裝時對同心度的要求和裝卸、修理的方便性，通常在頭部焊接一個底座，整個傳動裝置連同底座和軸密封裝置一起安裝在底座上。

       電加熱反應釜中使用的電機大多與減速器配套使用。只有當攪拌速度很高時，才能直接驅動攪拌軸而不需要減速器。通用電機與減速器配套供貨，可根據設計選用減速器配套  電機。電動機的選型主要是確定電動機的系列、功率、轉速、安裝形式及防爆要求。攪拌反應釜常用電動機系列有Y系列三相異步電動機、YB系列隔爆型三相異步電動機、Y-F系列防腐型三相異步電動機、YXJ系列擺線針輪減速異步電動機等，電動機功率主要由攪拌所需功率決定。以及傳動裝置的傳動效率。

       電加熱反應釜常用的減速器有齒輪減速器、蝸桿減速器、三角帶減速器、擺線針齒行星減速器、諧波減速器等。減速器的選用應考慮減速比范圍、輸出軸轉速范圍、功率范圍和效率等使用特性。與標準減速器配套的電機、聯軸器、底座均為標準型號，與供貨配套。

       以上內容就是小編跟大家介紹的電加熱反應釜傳動裝置的結構和運作情況。傳動裝置的質量決定了電加熱反應釜的質量。
